描述

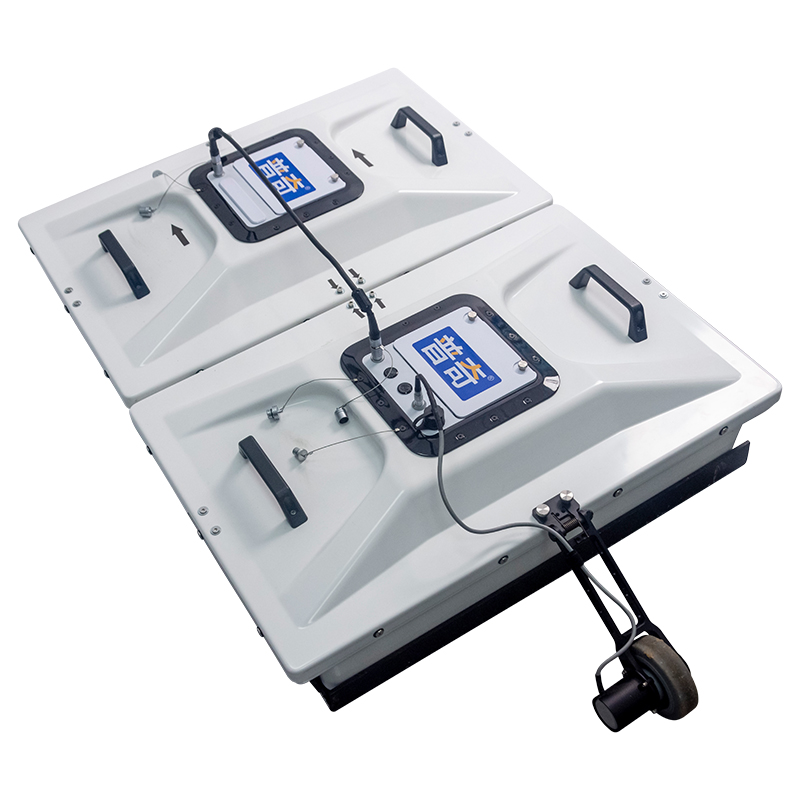

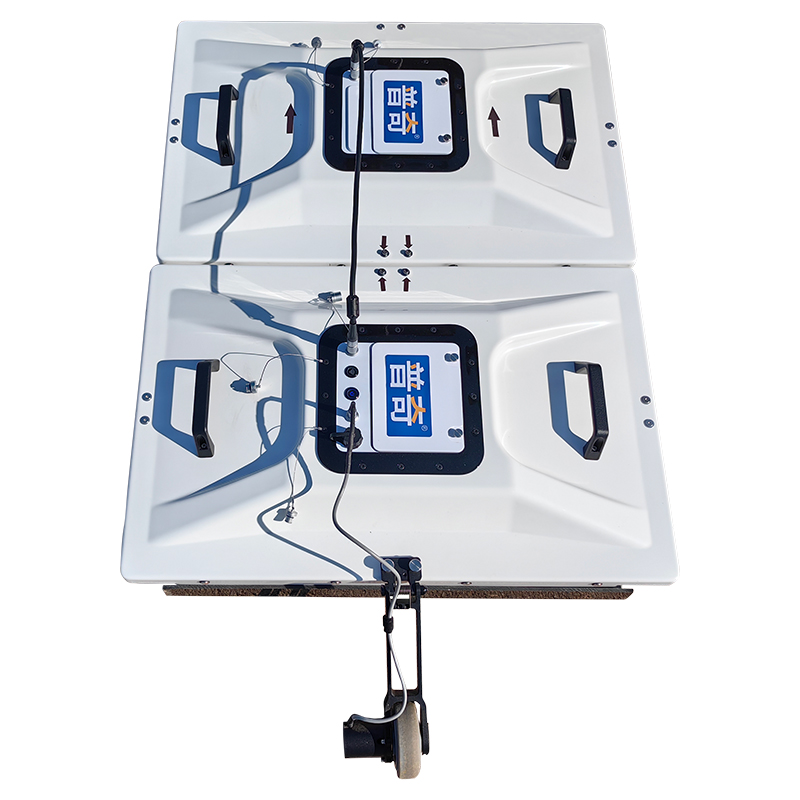

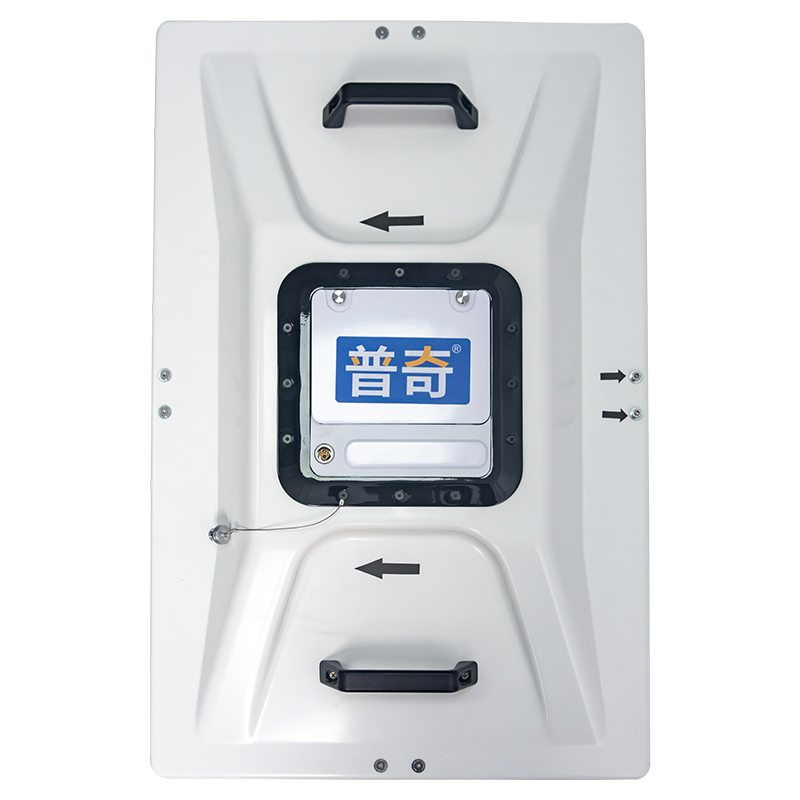

普奇PQWT-GPR7530探地雷达
探地雷达，英文全称为Ground Penetrating Radar，缩写GPR，又被称为地质雷达或透地雷达。这是一种无损探测技术，通过向地下发射高频电磁波并接收其反射信号，实现对地下介质的空间位置、结构、形态和埋藏深度的精确探测。广泛用于地质勘察，隧道超前预报，水利和水电工程，盾构上方病害检测，管线探测
系统特点
实时采样+模块化+易组装+维护方便。
无线+有线，便捷切换，适用不同工作环境。
总体性能
PQWT-GPR系列探地雷达采用实时采样技术，系统重复周期为6.25ns，具备无线与有线两种数据传输模式，可根据应用场景便捷切换。 PQWT-GPR系列探地雷达采用双频天线配置，产品主要包括： PQWT-GPR7530（75MHz+300MHz）、 PQWT-GPR1540（150MHz+400MHz）、 PQWT-GPR1560（150MHz+600MHz）、 PQWT-GPR4080（400MHz+800MHz），也可以按照用户需求定制雷达频段。
技术参数
| 产品名 | 性能参 |
| 中心频率 | （1）单频探地雷达中心频率：75MHz、150MHz、300MHz、400MHz、600MHz、800MHz、900MHz； （2）双频探地雷达：频率可依据应用场景需求自由组合，经典频率组合包括75/300MHz、150/600MHz、400/800(900)MHz等； （3）三维探地雷达：150MHz、400MHz或双频组合。 |
| 最大探测深度 （城市复杂环境下，不同地质条件，探测深度不同） | 75MHz：≥10m； 150MHz：≥5m； 300MHz：≥3m； 400MHz：≥2m； 600MHz：≥1.5m； 800MHz：≥1m； 900MHz：≥0.7m。 |
| 时窗 | 1~1200n |
| 定位 | 测距轮，可接入RTK |
| 供电 | 12V 可充电锂电池，或外接12V直流电源 |
| 功耗 | 1.2A |
| 工作时间 | 6小时 |
| 工作环境 | -20°~+50℃ |
| 环境 | IP65 |
